在海洋、沙漠、深山、灾区等地面通信网络无法覆盖的区域，常规的手机和对讲机往往成为“摆设”，应急指挥、人员定位、求救信息无法传出，可能延误最佳救援时机。北斗三号区域短报文通信系统的建成，为这些“通信盲区”提供了一条独立于地面网络的卫星通信链路。如何快速将这一能力集成到手持终端、车载设备或个人佩戴终端中?SKG18AX-09J北斗三号区域短报文模块给出了高集成、低功耗、易应用的解决方案。该模块内部集成了LNA低噪声放大器、射频收发滤波器、短报文射频基带一体化处理器以及高效率线性功放，只需外接北斗SIM智能卡和无源天线，即可实现北斗三号区域短报文信息收发及位置报告，为行业应急通信、户外运动管理、无人区监控等场景提供可靠的“卫星短信”能力。

　　一、为什么需要独立的北斗短报文模块?

　　通信盲区补盲：无公网信号覆盖的山区、海洋、沙漠、灾区，依赖北斗卫星实现双向短报文通信。

　　应急求救与指挥：人员遇险时可一键发送位置及求救信息，指挥中心可下发撤离指令。

　　独立于地面网络：不依赖运营商基站，不受灾害导致的地面通信中断影响。

　　小型化集成需求：手持终端、可穿戴设备、车载应急盒等空间有限，需要高集成度、小尺寸的通信模块。

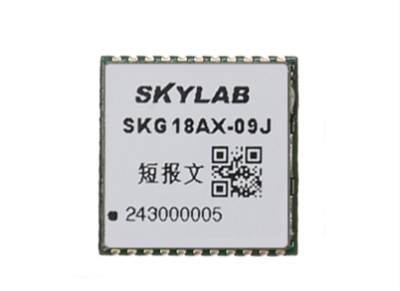

　　SKG18AX-09J正是为这些需求量身打造，将复杂的北斗短报文射频基带处理浓缩于18mm×18mm的超小邮票孔封装中。

　　二、核心优势：高集成、低功耗、小尺寸

　　1.一体化SOC设计，简化整机集成

　　模块集成了北斗三号短报文射频基带一体化SOC芯片、高效率线性功放、LNA、滤波器等核心射频前端，用户无需额外设计复杂的射频匹配网络，只需提供电源、串口、SIM卡接口及天线即可快速实现短报文收发功能。邮票孔封装便于自动化贴片生产，提高整机可靠性。

　　2.高发射功率+高接收灵敏度，保障通信成功率

　　发射功率：高达34dBm(约2.5W)，确保小尺寸终端仍能将信号发射至北斗卫星。发射效率高，瞬态功耗典型值≤6.5W。

　　接收灵敏度：在8kbps信息速率下，接收灵敏度优于-130dBm;16kbps下优于-127.5dBm;24kbps下优于-123.8dBm。

　　通信成功率：无外部干扰条件下，通信成功率≥95%。

　　捕获性能：首次捕获时间≤2秒，重捕获时间≤1秒。

　　3.低功耗设计，延长电池续航

　　待机(单接收)功耗：≤0.65W@5V，适合需要长期值守的终端设备。

　　发射瞬态功耗：≤6.5W(典型值)，峰值电流较高，但持续时间极短，整体平均功耗可控。

　　灵活的收/发通道控制技术，进一步降低无效功耗。

　　4.超小尺寸与宽温工作，适应严苛环境

　　封装尺寸：18mm×18mm×3.0mm，邮票孔表贴封装，适合手持、穿戴、便携等紧凑设备。

　　工作温度：-40℃～+85℃，储存温度-50℃～+85℃，湿度95%(55℃)，满足户外、工业、车载等恶劣环境。

　　5.简单的外围接口，加速产品开发

　　模块提供一组UART串口(LVTTL3.3V电平，默认115200bps)，用于与上位机数据通信及固件升级。北斗SIM卡接口提供4线(3.3V电源、数据、时钟、复位)，支持标准北斗智能卡。射频接口分为RF_IN(接收)和RF_OUT(发射)，均为50Ω阻抗，便于外接无源天线。

　　6.电源独立隔离，优化发射与接收共存

　　模块将大信号电源(VCC_PA，5V，峰值电流>1.5A)与小信号电源(VCC，3.3V，持续电流>0.5A)分开设计，有效防止发射瞬间大电流对接收通道的干扰，提升通信稳定性。

　　三、技术规格一览

　　SKG18AX-09J北斗三号区域短报文模块的物理尺寸为长18毫米、宽18毫米、高3.0毫米，采用邮票孔表贴封装，适合自动化回流焊接。模块需要两种供电：VCC_PA为发射功放供电，电压5伏(±0.2伏)，峰值电流要求大于1.5安;VCC为内部小信号电路供电，电压3.0至3.6伏，典型值3.3伏，持续电流大于0.5安。待机(单接收)功耗典型值为0.65瓦，发射瞬态功耗典型值为6.5瓦。

　　发射指标方面，射频工作频段为Lf1(1614.26±4.08MHz)和Lf2(1618.34±4.08MHz)，信息速率可在2至16kbps范围内配置，默认通常采用8kbps或16kbps。典型发射功率为34dBm，相位调制误差≤3度，载波抑制≥30dBc，发射端口驻波比≤2:1。接收指标方面，射频接收频率为S频段(2491.75±8.16MHz)，支持至少14个接收通道，接收信息速率8至24kbps自适应。在8kbps信息速率下，接收灵敏度优于-130dBm;16kbps下优于-127.5dBm;24kbps下优于-123.8dBm。通信误码率优于1E-5。接收端口驻波比≤1.5:1，接收通路噪声系数≤1.8dB。捕获性能上，首次捕获时间不超过2秒，重捕获时间不超过1秒。通信成功率在无外部干扰时大于等于95%。定位精度(配合北斗系统)为20至100米(取决于卫星信号环境)。

　　模块支持北斗三号区域短报文通信，需要外接北斗SIM智能卡(类似北斗短报文服务的授权卡)以及工作于对应频段的北斗无源天线。数字接口为UART串口(LVTTL电平，默认波特率115200)，用于与主控MCU通信及固件升级。工作温度范围-40℃至85℃，储存温度-50℃至85℃，满足严苛环境应用。

　　四、典型应用场景

　　行业应急通信：电力、水利、石油、地质勘探等野外作业现场，设备定期上报位置和状态数据，遇险时发送求救信号。

　　无人区监控管理：林业防火、边境巡逻、自然保护区监测，通过北斗短报文回传关键数据，弥补公网盲区。

　　户外运动与个人佩戴终端：登山、探险、徒步爱好者配备的便携式求救器、智能手表，一键发送位置及求救信息。

　　通信盲区补盲与备份：重要通信链路(如远程基站、无人站)的备用通信手段，当光纤或蜂窝中断时启用北斗短报文。

　　车辆与船舶应急终端：越野车、渔船、游艇安装北斗短报文终端，行驶至无信号区仍可与后方保持联络。

　　五、设计支持与注意事项

　　SKYLAB为SKG18AX-09J提供完整的参考原理图、PCB布局建议、贴片工艺要求及驱动调试指导。在设计时需特别注意：射频端口必须接好天线负载后才能上电，防止空载损坏功放;模块为静电敏感器件，操作时需采取ESD防护;湿敏等级MSL3，拆封后需在规定时间内完成焊接。建议采用独立的LDO分别为VCC和VCC_PA供电，并在靠近模块管脚处放置大容值去耦电容(如100μF钽电容+10μF陶瓷电容)以抑制瞬态压降。射频走线需严格按50Ω阻抗控制，并保持路径最短。

　　以北斗天基通信，为无信号区架起生命连线
