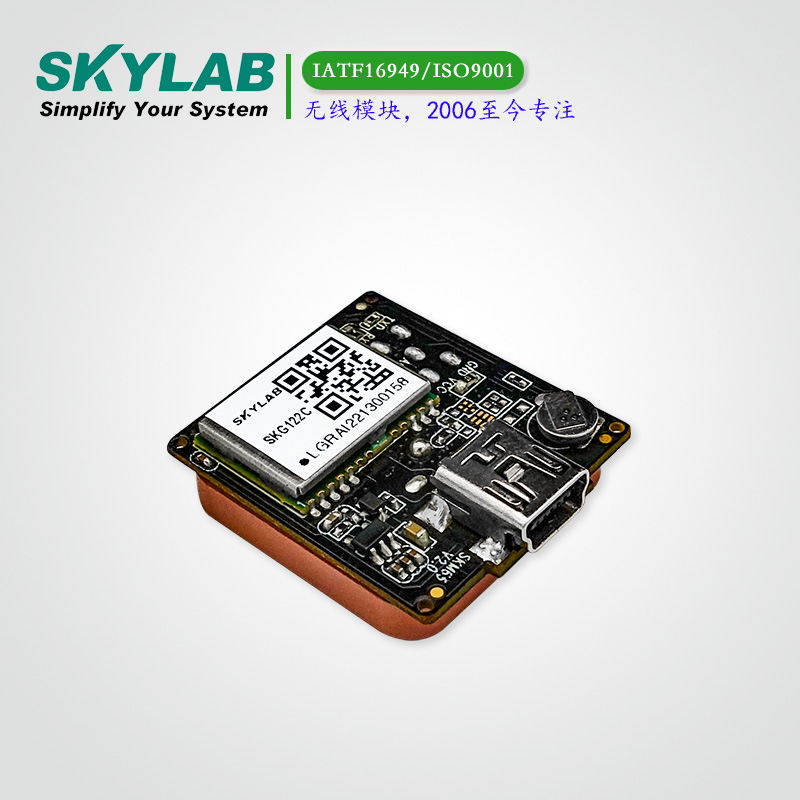

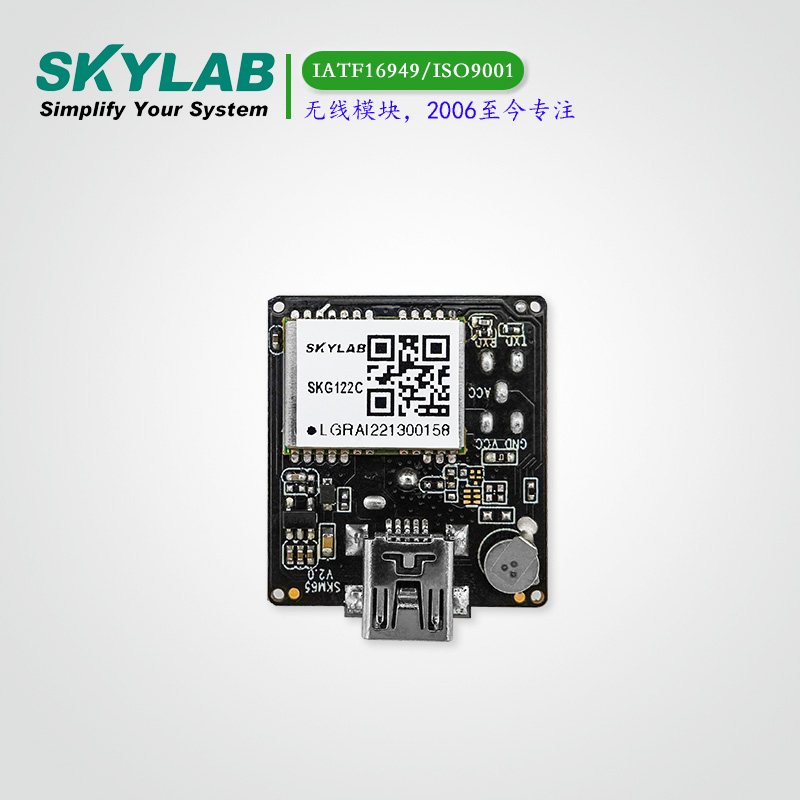

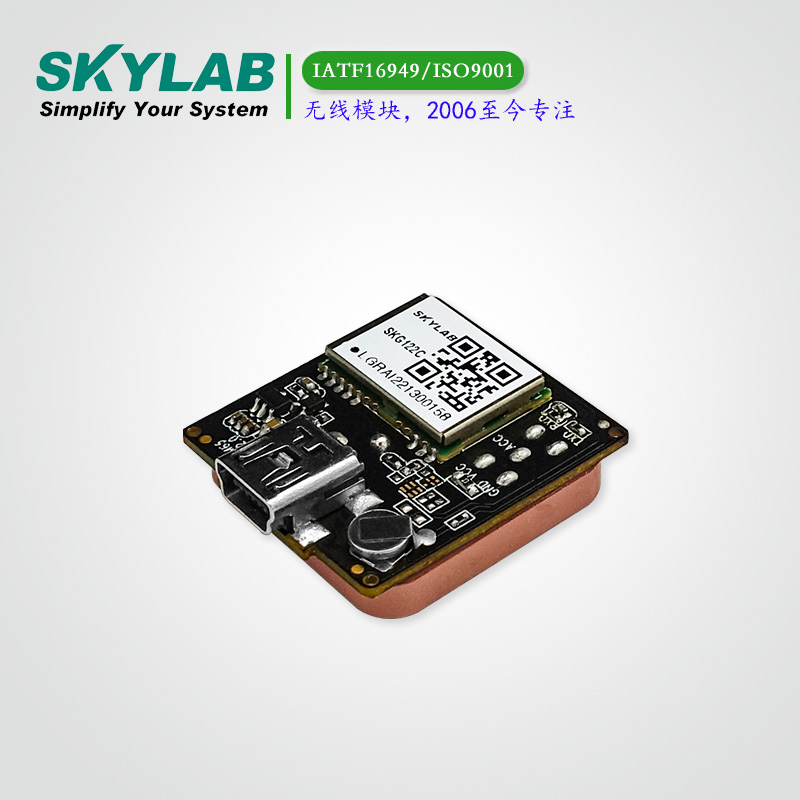

北斗三号定位模块+天线一体化SKM65C

SKM65C系列采用GNSS模块和GNSS天线一体化方案设计，具有Mini USB接口+5V供电；-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。SKM65C支持以下NMEA-0183消息：GGA、GSA、GSV、RMC、ZDA、TXT。默认9600bps波特率。

优势：北斗三号定位模块，GPS/GPS+BDS/GLONASS，Mini USB接口

尺寸：28* 25 * 9.6（mm）

模块介绍

SKYLAB SKM65C系列采用GNSS模块和GNSS天线一体化方案设计，具有Mini USB接口+5V供电；板载后备电源；焊线方式UART串口TTL电平输出。它是基于单片架构的高性能GNSS单芯片，-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。标准连接插头的设计是与其他电子设备进行通信的最简单、最方便的解决方案。

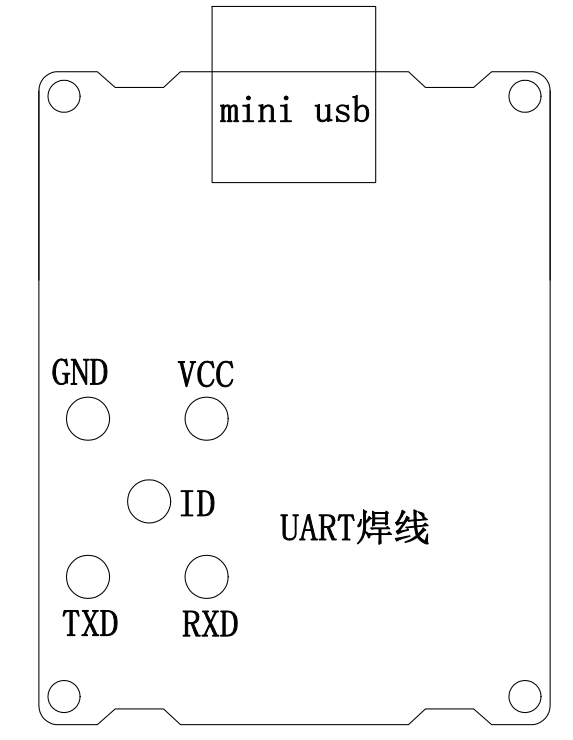

北斗三号定位模块+天线一体化SKM65C接口定义

UART焊线：

VCC：接5V电源

GND：接地

ID：不需要时可悬空

TXD：定位数据输出口

RXD：配置命令输入口

Mini USB：可选择供电接口

北斗三号定位模块+天线一体化SKM65C接口描述

电源：SKM65C系列输入电压VCC范围为3.5 V~ 5.5V，电流要求大于100mA。靠近接口电源的地方请放置去耦电容（10uF和1uF）。

Mini USB端口：SKM65C系列支持通过Mini USB单独供电，但该接口不支持数据传输。

UART电平：一个完整的双工系列通道UART。串口电平默认为2.85 V LVTTL逻辑电平，如果需要不同的逻辑电平，请使用适当的电平转换。数据格式为：X、N、8、1、i.e， X表示不同的波特率。

序号	名称	输入/输出	描述	备注
UART焊线
1	RXD	I	UART Serial Data Input To SKM65C	TTL:3.6V³VIH ³2.0V
				-0.3V£VIL £0.8V
2	GND	G	接地	Reference Ground
3	TXD	O	UART Serial Data Output From SKM65C	TTL:3.1V³VOH³2.4V -0.3V£VOL£0.4V
4	VCC	P	电源	VCC:3.5V~5.5V
5	ID	/	不需要时可悬空
MINI USB
仅支持通过该接口供电

模块应用

车辆监控

行驶记录仪

车载导航系统

模块参数

参数	描述	性能指标
接收类型	GNSS
灵敏度	跟踪	-162dBm
灵敏度	捕获	-146dBm
精度	定位精度	2.5m CEP50 without SA(Open Sky)
	漂移速度	0.1m/s without SA
	PPS	25ns RMS
首次定位时间TTFF	冷启动	≤28s
	温启动	≤3s
	热启动	≤1s
	重捕获	≤1s
电源功耗	跟踪	25mA @5V Typical
电源功耗	捕获	30mA @5V
NMEA输出频率	默认1Hz	可调10HZ
使用范围	高度	Max 18,000m
	速度	Max 515m/s
	加速度	Less than 4g

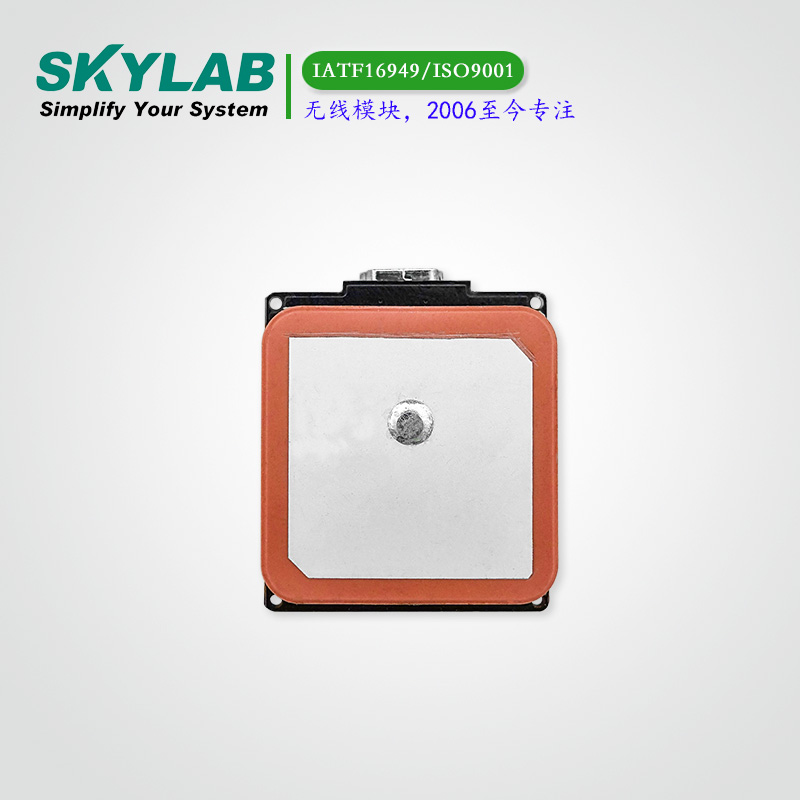

天线指标
外形尺寸	28259.6（mm）
频点	1602 MHz（L1）	GLONASS L1OF
	1575.42 MHz（L1）	GPS L1CA QZSS L1CA SBAS L1 QZSS L1 SAIF Galileo E1(E1B+E1C)
	1561.098 MHz（L1）	BeiDou B1l
阻抗	50±5 Ω
轴比	3 dB max
极化	右极化(RHCP)
机械特性
尺寸	28* 25 * 9.6（单位：mm）
电源功耗
电压	3.5V~5.5V
电流	40mA(typical)
工作环境
工作温度范围	-40 ~ +85 ℃ （不包括备份电池）
存储温度	-40 ~ +90 ℃
湿度	≦95%
