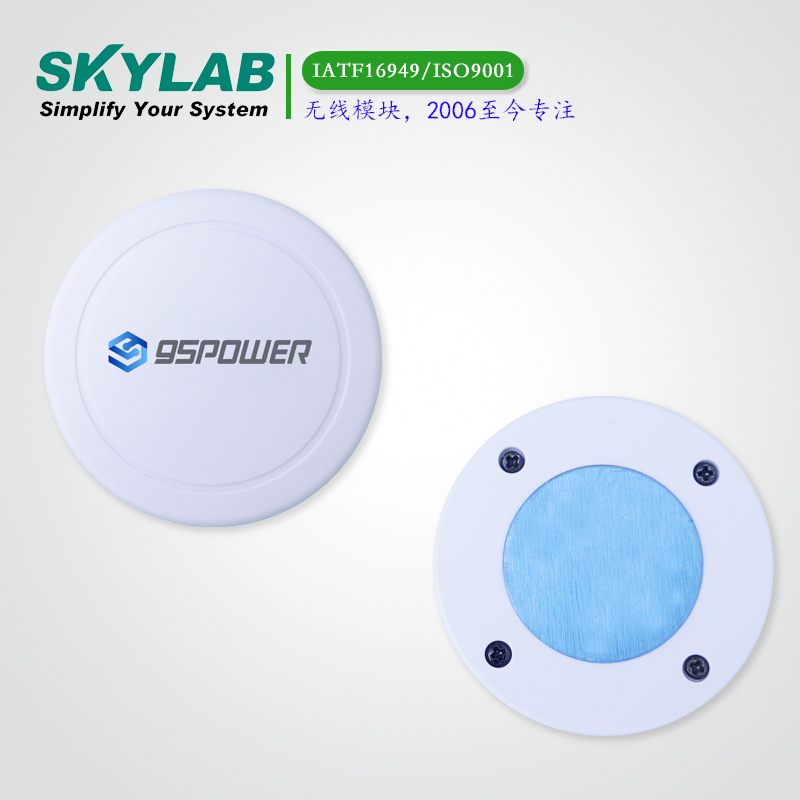

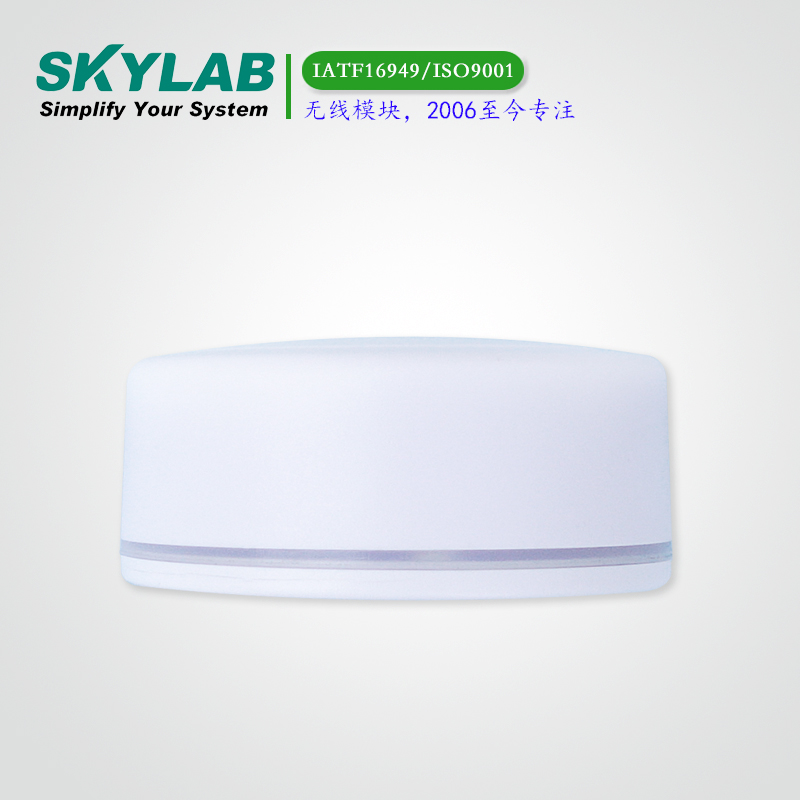

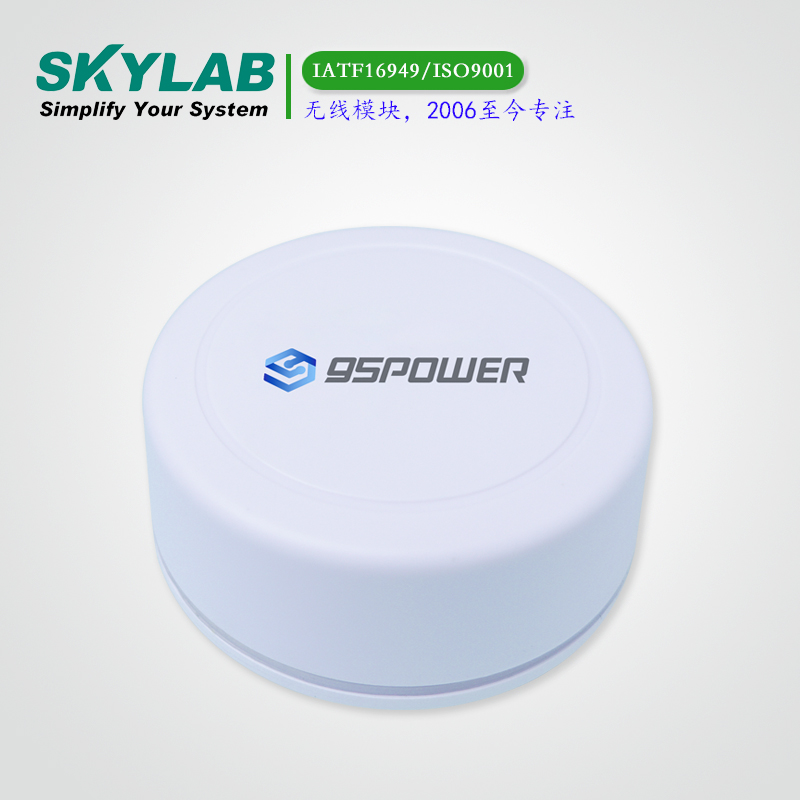

UWB资产定位标签VDU1503

VDU1503是基于NRF52832主控CPU加上UWB收发芯片而设计的IP67级防水防尘资产定位标签，低功耗、大电池容量设计可以实现资产高精度，长时间定位。

优势：nRF52832，UWB，资产定位，室内定位

尺寸：52.1 * 23.1(±0.3)mm

模块介绍

VDU1503是基于NRF52832主控CPU加上UWB收发芯片而设计的资产定位标签，低功耗、大电池容量设计可以实现资产高精度，长时间定位。具备智能模式切换，静止和运动两种不同定位频率自动切换，在保证使用效果的基础上，最大程度上降低功耗。粘贴和磁吸合两种安装方式，可以快速与需要定位的标签结合。此UWB资产定位标签防水等级为IP67级。

方式一：资产标签使用3M胶固定安装

a.把VDU1503有螺丝的一面擦拭干净，防止使用过程中有灰尘或油污，如下图a；

b.把3M胶圆片从油纸贴上揭掉，贴到VDU1503有螺丝的一面，如下图b；


c. 把VDU1503贴3M胶一面放到平面上（如桌子上）均匀按压，如上图c；

d. 撕掉3M胶保护膜，并把VDU1503有3M胶一面贴到目标安装位置（选择合适贴装位置，目标位置如果有灰尘或油渍需要提前清理干净，并保持干燥）。然后均匀施力按压5~10秒，如上图d。

方式二：资产标签采用磁吸式安装

注意：磁吸式安装需要提前确认内部是否已安装圆铁片，部分只支持3M胶的样机可能未安装！

a.小心取出磁铁片（磁铁串联时吸力较大，当心夹手，建议带手套操作），确保其清洁干燥无明显污渍；

b.揭掉磁铁专用3M胶，贴在磁铁任意一面上，并把磁铁有3M胶的一面放到平面上按压5~10秒；

c.选择合适的安装位置（如果目标位置是铁质的可以不用贴3M胶），确保安装位置干燥，无明显灰尘或油渍；

d.把磁铁上的3M胶保护膜揭掉，贴到目标安装位置，适当用力按压5~10S；

e.把VDU1503有螺丝的一面吸附到磁铁上，适当用力尝试在垂直安装面方向上，把VDU1503拉开磁铁吸力范围，如果个别样机只用很轻的力就能拉开，可能需要更换磁铁或者样机。如果磁力正常，把样机吸附到磁铁上，适当用力按压5~10s（防止测试磁铁吸力时用力过猛把3M胶拉开）。

模块应用

室内定位

资产定位

把资产定位标签VDU1503P和要定位监测的固定资产绑定在一起，实现实时定位和监测固定资产的位置，还可以实现固定资产历史移动轨迹查询回放，对资产设置电子围栏，实现资产越界报警等功能。

模块参数

基本工作参数
运动刷新频率	5Hz
静止刷新频率	1Hz
定位距离	50米
电池容量	ER14250（2节）* 1200 mAh（共2400mAh）
工作温度	-20℃~ 60℃
存储温度	-40℃~ 85℃
工作湿度	10%~90%不凝结
储存湿度	5%~90%不凝结
UWB 参数
频率范围	3244MHz---6999MHz，默认 ch5 6.240-6.739GHz
支持信道	500MHz Channel 1, 2, 3 and 5
协议标准	IEEE 802.15.4-2011 UWB
BLE 参数（默认关闭，客户可以选择打开 BLE 功能）
存储	512kB flash/64kB RAM
存储	256kB flash/32kB RAM
协议	支持BLE蓝牙5.0
频率	2400MHz---2483.5MHz
功耗
未开始定位	约为4mA/h每天
开始定位	约为12mA/h每天
可持续定位时间	6个月
（以生产到开始使用时间按照 1 个月计算）	6个月

模块特性

此定位标签集成nrf52832低功耗蓝牙芯片和UWB收发芯片

具有运动和静止两种定位频率自动切换

用在资产定位管理中可方便对固定资产进行实时定位管理

资产定位标签VDU1503P定位距离可达50米远

配置两节ER14250电池（1200mAh），可持续定位时间为6个月

UWB标签可采用粘贴和磁吸两种方式和固定资产绑定

资料下载

95-power_VDU1503_v1.02_datasheet.pdf
