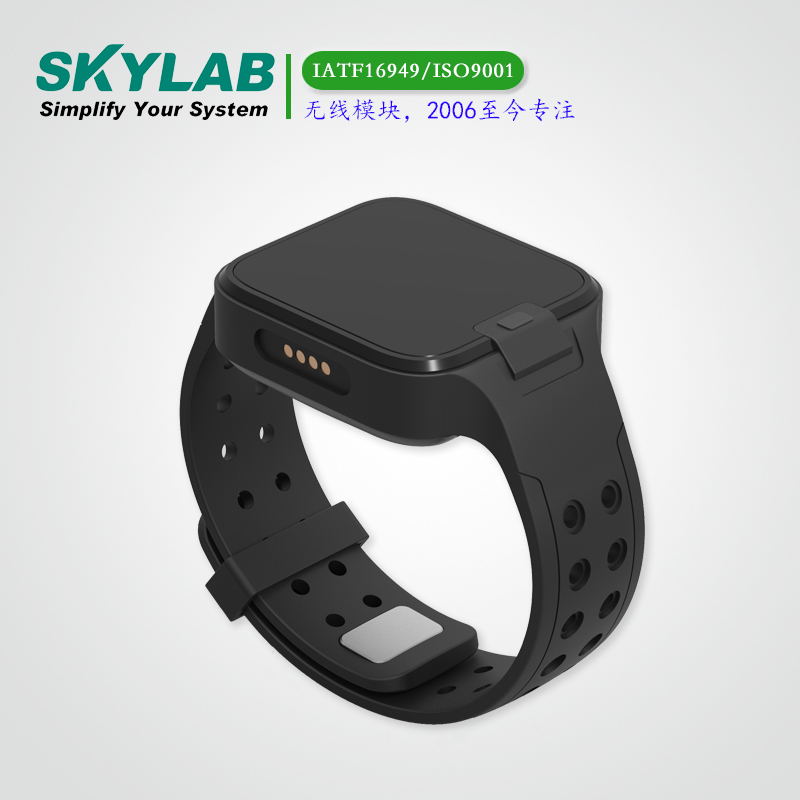

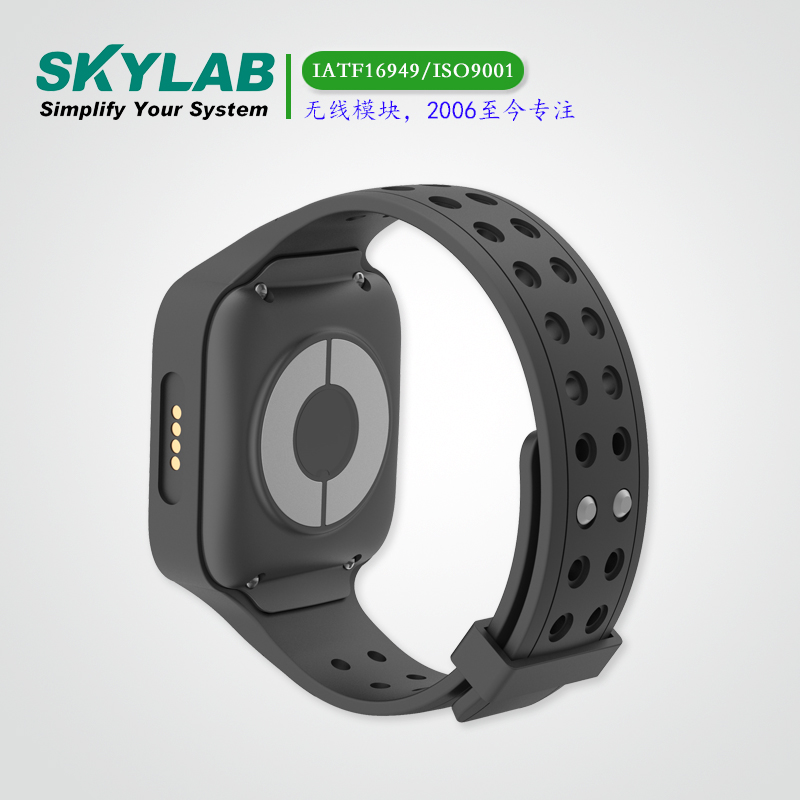

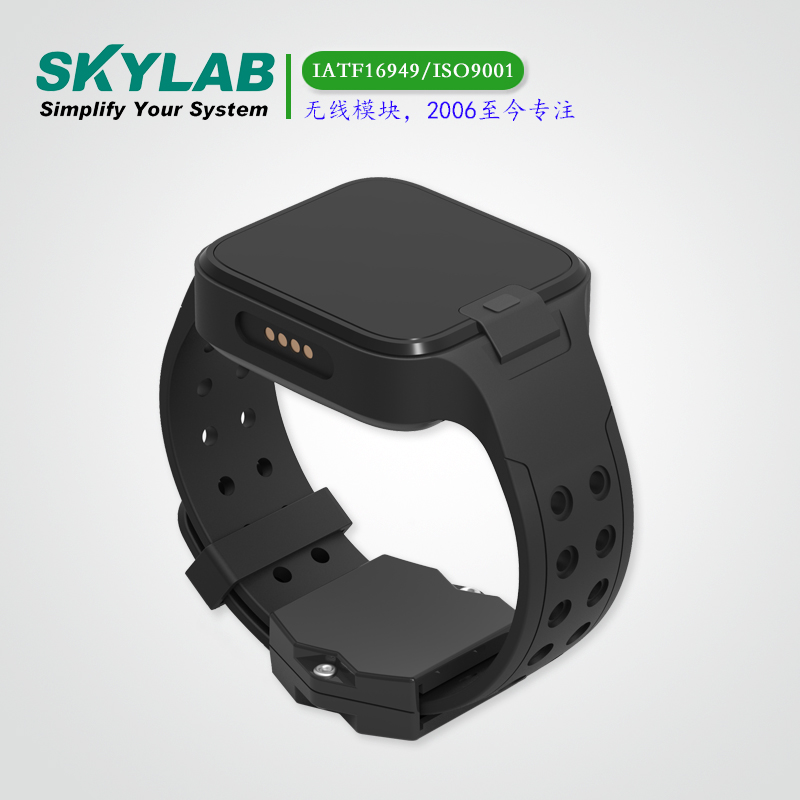

UWB手表（防拆和不防拆）

TDOA算法,高精度定位,健康监测和管理

优势：TDOA算法,高精度定位,健康监测和管理

尺寸：正面44*46*19.5（mm）

模块介绍

UWB定位手表VDU1502基于UWB收发芯片DW1000开发，集成Nordic nRF52832主控CPU（实现低功耗），支持TDOA定位算法。此UWB手环佩戴在人员手腕上，结合95power的UWB基站、定位引擎、领先的TDOA算法定位系统，可实现10厘米-30厘米级的高精度人员定位。

VDU1502具有防水、防尘设计，分为防拆型uwb手表和不防拆型uwb手表。防拆型uwb手表的表带自带防拆检测，表带被剪断或被拆卸时将发送信息到后台通知监管人员，还具有SOS报警功能（配置SOS按键）。方便应用于监狱、司法、精神病院等特殊定位管理场合做人员定位管理。

UWB手表VDU1502可用于佩戴者的健康监测和管理，实时监测佩戴者的心率（内置心率传感器，周期性回传被监护人员的心率数据）、步数，还可以显示时间（带屏幕的UWB手表具有此功能）。

手表内置加速度传感器，智能切换佩戴人员的运动和静止时的定位频率，实现最低功耗的待机。

UWB手环VDU1502细分型号
VDU1502A-PB	带UWB PA，带蓝牙广播
VDU1502A-PBD	带UWB PA，带蓝牙广播，带显示屏
VDU1502A-PBR	带UWB PA，带蓝牙广播，防拆
VDU1502A-PBDR	带UWB PA，带蓝牙广播，带显示屏，防拆
型号后缀字母意义说明	A（采用TDOA定位技术），P（带UWB PA），B（带蓝牙），R（防拆），D（带显示屏）

使用说明：

UWB手表使用说明

1、开机

长按按键，直到红色灯亮起，松开按键，红色灯会持续亮 5s 后熄灭，表示开机成功。刚开机会广播 30s 蓝牙

MAC 地址和 DW1000 ID。开机状态红灯会 8s 点亮一次。充电时候手表会处于开机状态。

2、求救 SOS

手表开机成功后，长按 3s 按键就表示一次紧急呼救，LED 灯会快速闪灯 3s 并发送呼救信息到后台。

3、关机

开机后，连续按 3 下按键，每次间隔在 1s 左右，最后一下长按，红灯长亮 5s 后灭掉表示关机成功。

4、充电

将配套的充电线一端插入 5V 直流充电适配器，另外一端通过磁力对准充电接口座吸住。红灯开始以 1s 的频率闪烁，当充满时候红灯会熄灭，表示充满。

5、心率检测

开机后，每 8min 会做一次心率检测，每次 20s 左右，并将测试数据传送到后台。

6、防拆功能

当表带被拆卸或者剪断时，手表会将拆卸信息发送到后台，提醒监查人员。

模块应用

敬老院、工地、工厂、矿道、医院、监狱等安全监护场合的人员定位。

模块参数

基本工作参数
运动刷新频率	10Hz
静止刷新频率	1Hz
功耗	待机50uA 定位发射150mA
精度	平均精度10cm
一次充电使用时间	3~4个月（静止定位）
定位距离	25~50米
电池容量	750mAh
工作温度	-20~60℃
防水等级	IP67
UWB参数
频率范围	默认：6.240~6.739MHz（ch5 ）
支持信道	ch1~7
协议标准	IEEE 802.15.4-2011 UW
存储	512 kB flash/64 kB RAM 256 kB flash/32 kB RAM
充电适配器匹配参数
	DC5V /2A

模块特性

TDOA定位标签

SOS紧急呼叫

心率监测

蓝牙，显示屏、防拆（根据对应型号选配）

按键开关机，充电续航

支持USB吸合充电和移动充电两种充电模式

资料下载

95-power_VDU1502-PBR_v1.02_规格书.pdf

95Power_VDU1502A_V1.01_规格书Datasheet.pdf
