天线一体化模组

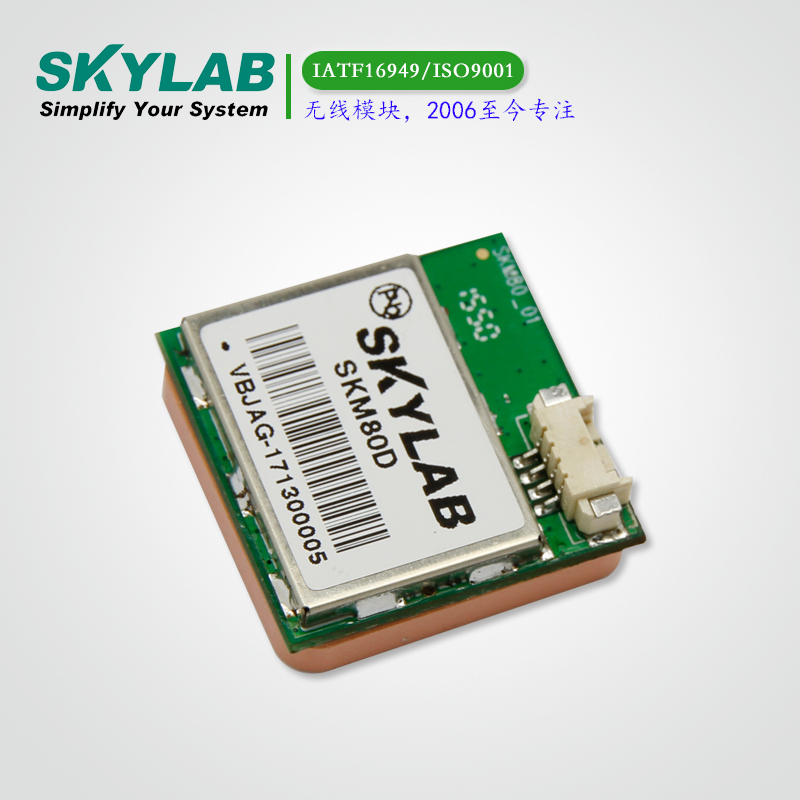

模块+天线一体化SKM80D

SKM80D是一款高性能GNSS一体化解决方案模块，具有超高灵敏度，超低功耗和小巧外形。

优势：GPS/BDS/GLONASS,工业级标准

尺寸：25*25*8.2（mm）

模块介绍

SKM80D是一款高性能GNSS一体化解决方案模块，具有超高灵敏度，超低功耗和小巧外形。 RF信号应用于模块的天线输入，并且在具有NMEA协议或定制协议的串行接口处呈现具有位置，速度和时间信息的完整串行数据消息。

它基于联发科技MT3333单芯片架构的高性能特性，其-165dBm的跟踪灵敏度将定位覆盖范围扩展到城市峡谷和以前无法实现GNSS的茂密树叶环境。

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统(Vehicle navigation system)

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	指标
接收机类型	GPS,GLONASS,BD
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
定位精度	Velocity	0.1m/s without SA
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
辅助GPS支持	EPO
功耗值	Tracking	35mA @5V Typical
功耗值	Acquisition	40mA @5V
最大更新速率	Max 10Hz	Default 5Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g

模块特性

超高灵敏度：-165dBm

在低信号电平下极快的TTFF

内置12个单音有源干扰消除器

超低功耗

10ns高精度时间脉冲（1PPS）

高级功能：AlwaysLocate; AIC; EPO;EASY

SBAS（WAAS，EGNOS，MSAS，GAGAN）

室内外多路径检测与补偿

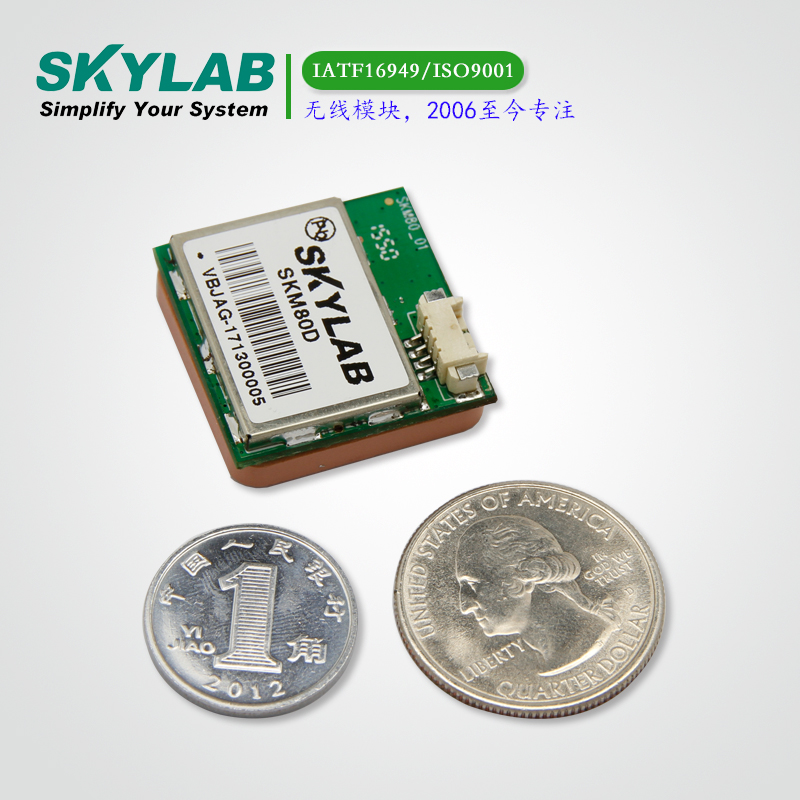

小尺寸：25*25*8.2（mm）

符合FCC、CE、RoHS（无铅）认证标准
