天线一体化模组

模块+天线一体化SKM81

SKM81是一款定位模块+天线的一体化模块，支持GPS/BDS/GLONASS,型号分为SKM81B,SKM81BC, SKM81D,SKM81DC! SKM81B,SKM81BC采用的是MT3337芯片，SKM81D,SKM81DC采用MT3333芯片。外形上：SKM81B，SKM81D一样，SKM81BC，SKM81DC一样！

优势：18mm天线，GPS/BDS/GLONASS

尺寸：18*18*6.3（mm）

模块介绍

SKM81是一款定位模块+天线的一体化模块，支持GPS/BDS/GLONASS,型号分为SKM81B,SKM81BC, SKM81D,SKM81DC! SKM81B,SKM81BC采用的是MT3337芯片，SKM81D,SKM81DC采用MT3333芯片。外形上：SKM81B，SKM81D一样，SKM81BC，SKM81DC一样！

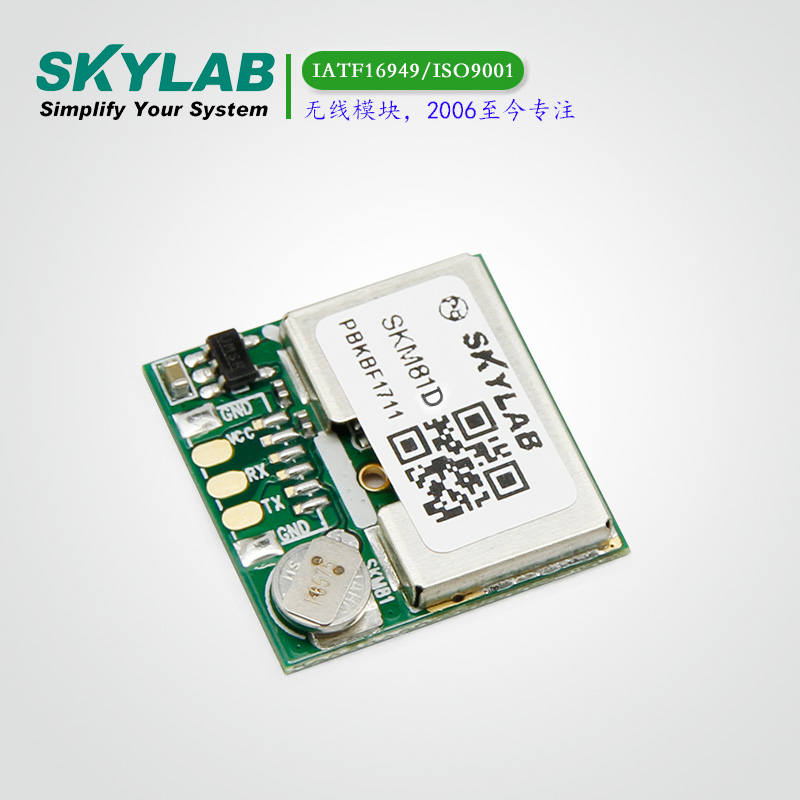

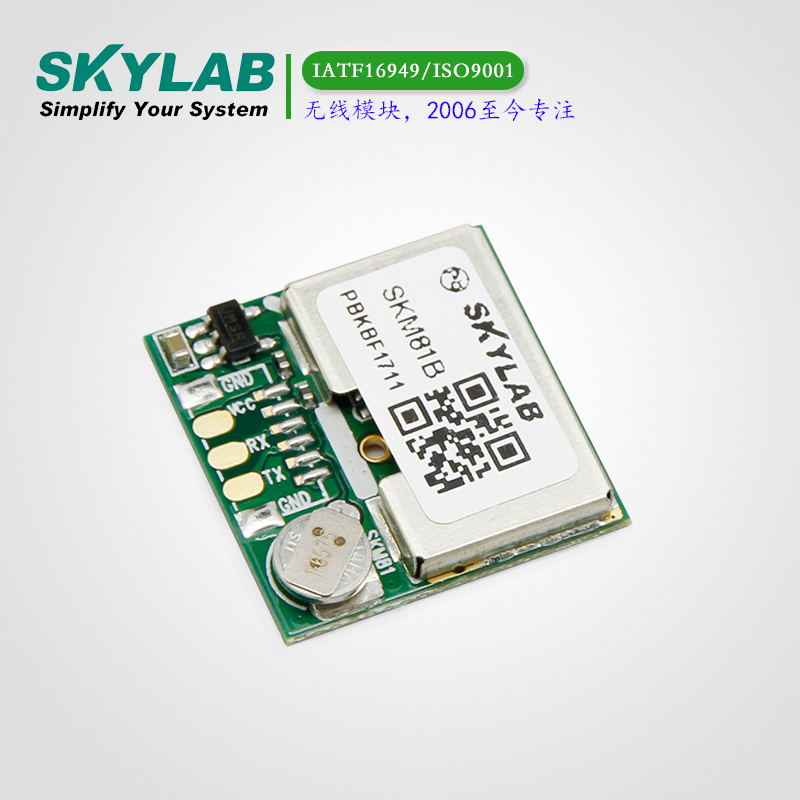

产品图片如下结构图见规格书

理论上来讲，天线越大性能会越好，SKM81采用的18*18（mm）的贴片陶瓷天线天线尺寸介于中间，不大不小的天线既拥有出色的天线性能，又保证了尺寸上的优势！

SKM81的天线接收来自卫星的定位信息，通过nmea协议或串行接口自定义协议将完整的将位置、速度和时间信息等串行数据完整的记录。-165dBm高跟踪灵敏度，使其在城市峡谷，树荫，高架桥这样恶劣的环境下也能定位！

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	规格
支持卫星类型	GPS,GLONASS,BDS
灵敏度	追踪	-165dBm
灵敏度	捕获	-148dBm
精度	定位	3.0m CEP50 without SA(Typical Open Sky)
	速度	0.1m/s without SA
	授时 (PPS)	10ns RMS
启动时间	冷启动	23s(Typical Open Sky)
	温启动	2-3s
	热启动	1s
	再次捕获	<1s
支持的辅助定位	EPO
功耗	追踪	25mA
功耗	捕获	30mA
数据更新率	最大 10Hz	默认 1Hz
限制	高度	Max 18,000m
	速度	Max 515m/s
	加速度	Less than 4g

模块特性

GPS/GLONASS/BD/QZSS reseiver

超高灵敏度：-165dBm

在低信号电平下非常快的TTFF

内置12个多音有源干扰抵消器

超低功耗

±10ns高精度时间脉冲（1PPS）

高级功能：AlwaysLocate; AIC; EPO;EASY

SBAS（WAAS、EGNOS、MSA、GAGAN）

小尺寸：18x18x6.3(mm)

符合RoHS标准（无铅）

FCC、CE标准
