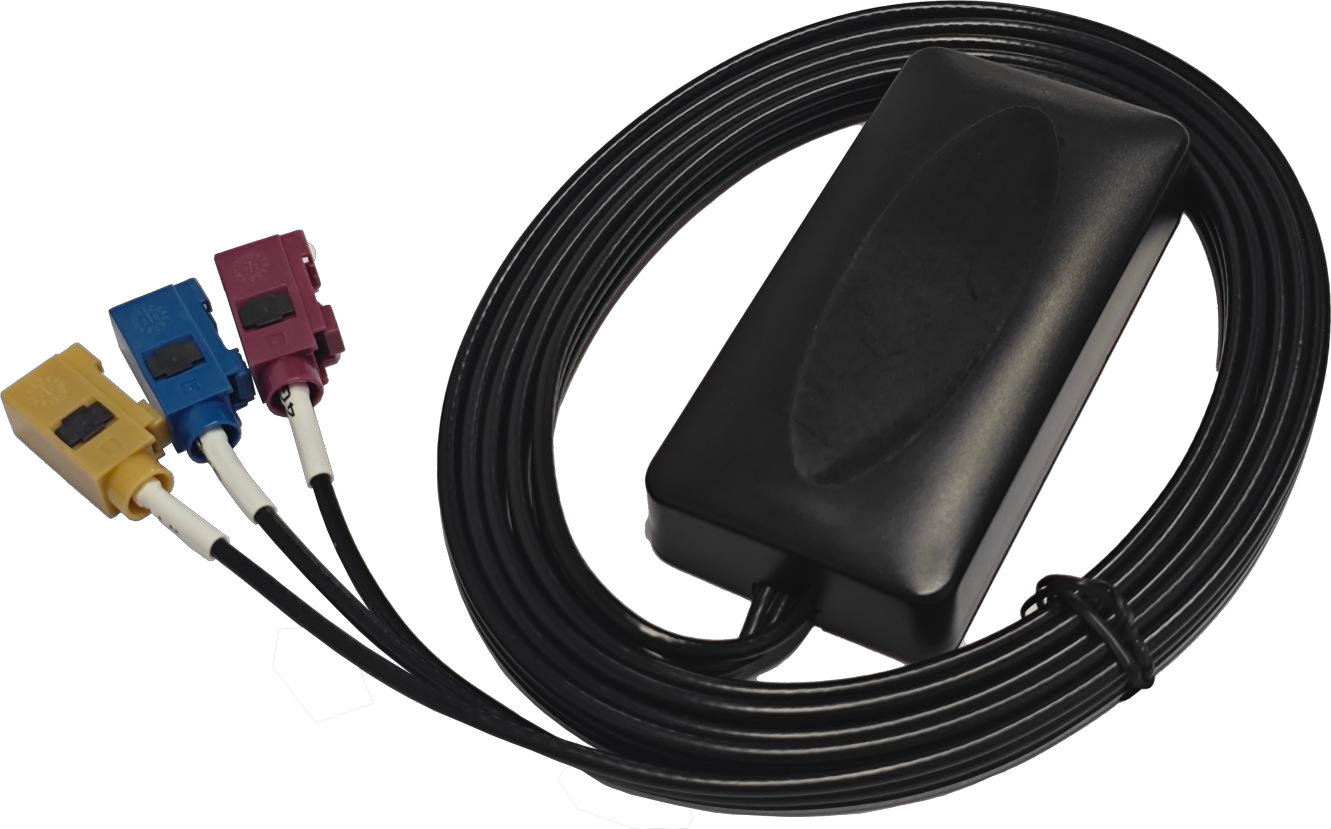

在车联网终端、工业路由器、户外监测设备、智能交通等应用中，设备往往需要同时支持卫星定位、4G蜂窝通信和WiFi无线连接。传统方案需要为每种通信制式分别部署独立天线，不仅占用设备外壳多个接口，还带来布线复杂、成本上升、信号相互干扰等问题。如何用一根天线同时满足三种无线通信需求?SKA46M24-30PFA三合一外置天线给出了高度集成的答案——它将高性能GNSS有源天线、4G全网通天线和2.4G WiFi天线融合于一个紧凑外壳内，以工业级可靠性和便捷的粘贴安装方式，为各类智能终端提供“一杆天线，全能接收”的解决方案。

　　一、传统多天线方案的三大痛点

　　◆ 设备开孔多，结构复杂：需要为定位、4G、WiFi分别设计天线接口，占用设备空间，增加防水难度。

　　◆ 布线繁琐，成本高：三根独立天线意味着三条射频线缆，增加装配工时和物料成本。

　　◆ 信号干扰难控制：多天线近距离部署容易产生互扰，影响接收灵敏度。

　　SKA46M24-30PFA通过一体化设计，将三种天线高效隔离并封装于同一外壳，彻底解决上述问题。

　　二、四大核心优势，定义多模天线新标准

　　1.GNSS高精度有源天线，支持双频段卫星信号

　　天线单元采用陶瓷天线体+低噪声放大器组合，同时支持 L波段(1166-1186MHz)和GPS/北斗频段(1550-1610MHz)，覆盖卫星导航的下行信号。内置放大器增益高达32dB±2dB，噪声系数≤1.5dB，有效补偿3米线缆损耗，确保弱信号环境下仍能稳定捕获卫星。天线顶点增益3.5dBi，轴比≤3.0dB，右旋圆极化特性优良，抗多径干扰能力强。

　　2.4G全网通天线，全频段覆盖

　　天线支持698-960MHz / 1710-2700MHz宽频段，覆盖国内三大运营商4G LTE所有频段(Band1/3/5/8/34/38/39/40/41等)，同时兼容3G/2G。电压驻波比≤2.0，增益3dBi，最大输入功率50W，采用FAKRA接口(随附SMA转接)，适配主流4G模块。

　　3.WiFi高增益天线，稳定连接2.4G网络

　　工作频段2400-2500MHz，增益达4.55dBi，电压驻波比≤2.0，为设备提供可靠的无线路由器或AP连接，适合现场调试、数据回传或热点覆盖。

　　4.工业级可靠性，严苛环境稳如磐石

　　◆ 宽温工作：-40℃~85℃，存储同样宽温，适应户外严寒酷暑。

　　◆ 防水防尘：通过雨淋测试(水龙头冲淋4小时无进水)，具备优异防水性能。

　　◆ 耐腐蚀：48小时盐雾测试，表面无氧化腐蚀，适用于沿海高盐雾环境。

　　高温/低温测试：80℃高温48小时、-40℃低温48小时，性能指标偏差在允许范围内。

　　三、便捷安装，即贴即用

　　SKA46M24-30PFA充分考虑了工程安装的便利性：

　　◆ 3M胶粘贴固定：底部预装3M双面胶，撕开保护膜即可牢固粘贴于车顶、机柜、设备外壳等平整表面，无需打孔。

　　◆ 3米标准线缆：RG174同轴线缆，长度3米，末端SMA直头连接器，与主流定位/通信模块直接适配。

　　◆ 紧凑外观：尺寸仅95mm×46mm×17mm，重量小于110克，黑色外壳低调协调。

　　四、典型应用场景

　　◆ 车联网与车载终端：安装于车顶，同时为T-BOX提供4G通信、为车载导航提供GNSS定位、为车载WiFi热点提供无线信号。

　　◆ 工业物联网网关：户外网关设备只需一根天线即可实现定位、4G上云、WiFi维护，简化接口设计。

　　◆ 智慧农业监测站：田间监测设备通过该天线回传土壤数据、接收差分信号、进行本地调试。

　　◆ 安防与巡检机器人：为户外巡逻机器人提供全天候定位与通信保障。

　　五、技术规格一览

　　物理特性

　　◆ 尺寸：95mm × 46mm × 17mm

　　◆ 重量：<110克

　　◆ 外壳颜色：黑色

　　◆ 固定方式：3M双面胶粘贴

　　◆ 线缆：RG174，长度3米

　　◆ 连接器：SMA直头

　　环境适应性

　　◆ 工作温度：-40℃ ~ +85℃

　　◆ 存储温度：-40℃ ~ +85℃

　　◆ 湿度：95%~100%

　　◆ 防护：雨淋防水、盐雾耐腐蚀

　　GNSS天线性能

　　◆ 接收频率：1166-1186MHz 和 1550-1610MHz

　　◆ 中心频率：1186MHz / 1580MHz

　　◆ 驻波比：≤1.5

　　◆ 有源增益：32dB ± 2dB

　　◆ 噪声系数：≤1.5dB

　　◆ 工作电压：2.7-5V

　　◆ 工作电流：≤15mA

　　4G天线性能

　　◆ 频率范围：698-960MHz / 1710-2700MHz

　　◆ 驻波比：≤2.0

　　◆ 增益：3dBi

　　◆ 输入阻抗：50Ω

　　◆ 最大功率：50W

　　WiFi天线性能

　　◆ 频率范围：2400-2500MHz

　　◆ 驻波比：≤2.0

　　◆ 增益：4.55dBi

　　◆ 输入阻抗：50Ω

　　◆ 最大功率：5W

　　六、可靠性验证

　　SKA46M24-30PFA经过多项环境试验，确保长期户外使用无忧：

　　◆ 高温测试：80℃干燥箱中放置48小时，外形无变形，无氧化，性能偏差在允许范围内。

　　◆ 低温测试：-40℃冰柜中放置48小时，外形无变形，恢复后无氧化生锈。

　　◆ 雨淋测试：水龙头下冲淋4小时，内部无进水。

　　◆ 盐雾测试：48小时盐雾环境，表面无氧化腐蚀。

　　以多模合一，简化终端设计

　　SKA46M24-30PFA三合一外置天线将GNSS、4G、WiFi三种天线功能整合于一体，帮助硬件工程师简化射频前端设计，为终端产品节省宝贵的结构空间，并以工业级可靠性保障设备在各类恶劣环境下的通信质量。
