原理 :蓝牙4.0ble模块置于LED内,APP控制LED色彩和亮度

发布日期:2015-11-18 浏览次数:4362
       SKYLAB有一套LED灯内置蓝牙模块,APP控制LED灯的亮暗程度以及色彩!开始小编百思不得其解,为啥LED内置蓝牙模块,手机APP就能控制LED呢?而且还能出现这么多的变化,真的是很奇妙啊!咨询了技术才知道是怎么回事,下面让小编我来为你解释解释!

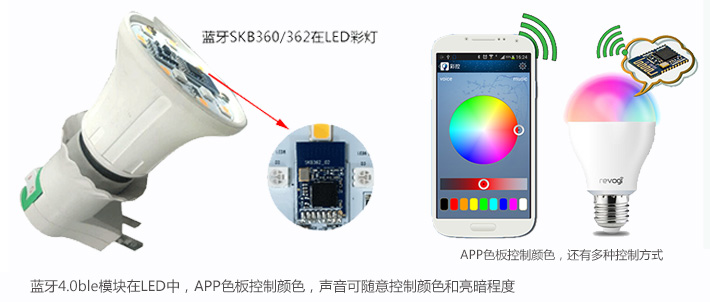

蓝牙4.0ble模块置于LED内


一:蓝牙模块和LED部分
1.1 DC-DC恒流模块
  DC-DC恒流模块在AC-DC恒压模块输出的恒压电平的驱动下,通过本身内置的Mos管的开关实现输出恒流的功能。同时DC-DC芯片上带有的模拟调光脚会根据蓝牙控制模块给出的方波信号对输出恒定电流进行二次调节从而实现智能球泡灯改变亮度,改变色温的个性化功能。DC-DC恒流模块的路数是根据用户想要的输出变化效果所决定的。若用户只需实现暖色光到冷白光的一个调节,那么只需两路DC-DC模块,若客户需要实现更多更炫彩的调光方案,那就需要至少四路的DC-DC模块。
1.2 输出降压模块
  由于蓝牙模块需要的输入电压相对于后端LED输出电压要小且要求输入的电压稳定及纹波系数要小,所以要在蓝牙模块与AC-DC模块之间需加上一个输出降压模块以达到降压并稳压的目的,若直接采用简单的阻容降压方式,可能会有瞬间大电流的产生以致于损坏蓝牙芯片。目前市面上有将稳压电路集合在芯片中的产品(LDO),采用这种芯片会让整个设计方案的体积减小,也使得PCB板布板变得简易。
1.3 LED变色模块
  此模块以输出照明灯光功能为主,如1.1中所提及客户会有自己的一些调光方案选择,若是采用两路DC-DC恒流方案,LED变色模块的铝基板上只需贴3000K,6500K两种灯珠;若是采用四路的DC-DC恒流方案,此时LED变色模块就需要贴装红色,绿色,蓝色及白色的四款LED。
1.4 蓝牙控制模块
  此模块通过天线对手机APP上的操作信息进行接收并输出PWM信号给DC-DC恒流模块,对4路红色,绿色,蓝色,白色LED电流进行调节或者对2路3000K,6500K色温LED电流进行调节,从而让LED变色模块输出用户想要的颜色的灯光。

二:APP部分

已经开发好的APP部分,ISO和Android都支持的哦!
1.1色板控制
        APP色板,只要你能想出的颜色,色板上都有。手指滑动色板上的颜色,LED的颜色就会随着改变
1.2声音控制
        对着麦克风发声或者是音乐……声音,LED随着声音的大小和节奏亮度和色彩也会做出相应的改变
1.3其他控制
        除了声音和色板控制,我们还可以设置为闹钟,来电短信……来控制LED
