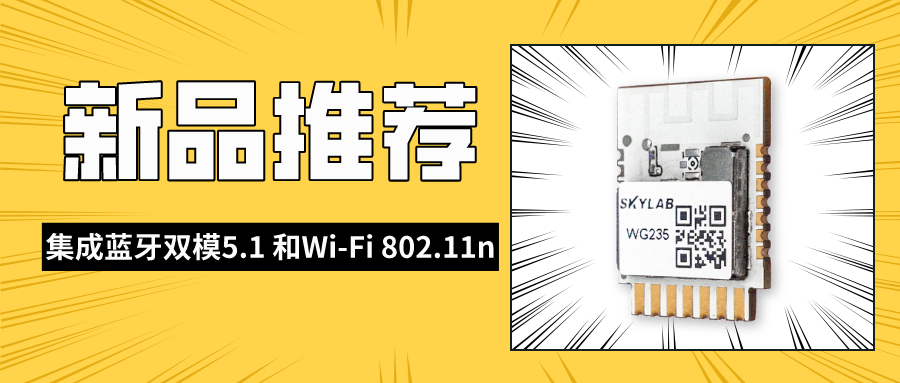

【新品推荐】UART WiFi+蓝牙5.1组合模块WG235_可对接云平台

2021-12-17发布者:天工测控 浏览数:

针对智能家居市场中的数据上云,智能控制,远程控制等需求,SKYLAB结合WiFi、蓝牙技术,在LCS2028的基础上,新推出一款更适合智能家居使用的低成本、小尺寸、可对接云平台的WiFi+蓝牙组合模块WG235,目前已小批,欢迎索样测试哦!

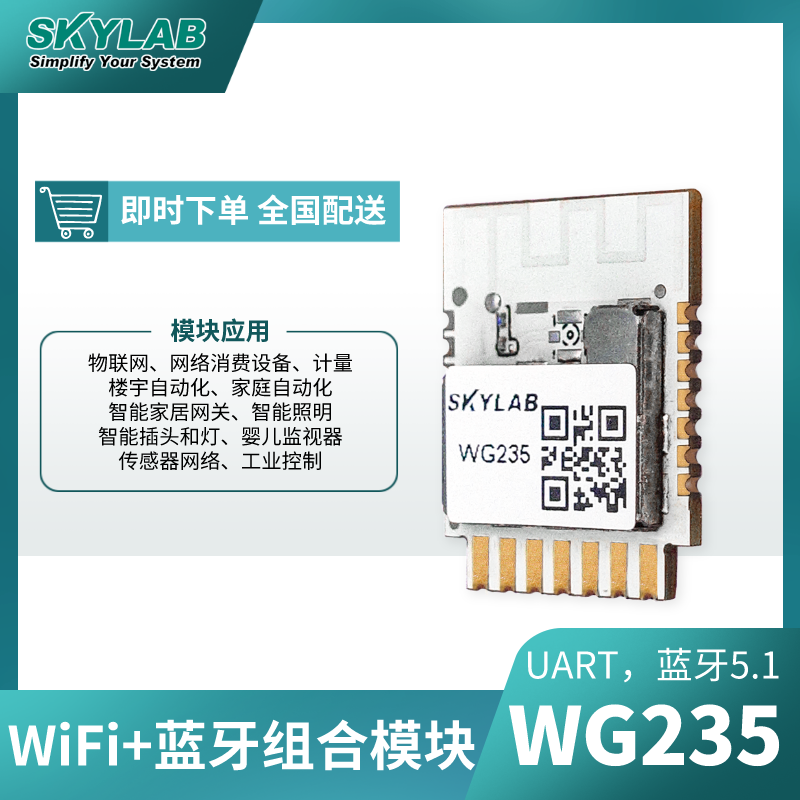

低成本串口WiFi+蓝牙5.1组合模块WG235

硬件特性/Hardware Features

模块/Module

WG235

天线类型/Antenna type

PCB Antenna or IPEX Connector

电压/Voltage

3.3V+/-10%

尺寸/Dimensions(L×W×H)

20.3mm*15.8mm*2.7mm

其他/Others

环境/environment

Operating Temperature: -20℃~70℃

Storage Temperature: -40℃~125℃

Operating Humidity: 10%~90% non-condensing

Storage Humidity: 5%~90% non-condensing

2.4GHz WIFI 特性/2.4GHz WIFI Features

无线标准/Wireless standards

IEEE 802.11 b/g/n

频率范围/Frequency range

2.412-2.484GHz

传输速率/Data rates

IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)

2.4G 接收灵敏度/2.4G  Receive sensitivity

HT20 MCS7 : -70dBm@10% PER(MCS7)

OFDM 54M: -72dBm@10% PER

CCK, 11M: -86dBm@ 8% PER

无线安全/Wireless security

Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AES hardware encryption

发射功率±2dBm/Wireless transmit power with ±2dBm tolerance

IEEE 802.11n: 11-13dBm@HT20 MCS7 IEEE 802.11g: 12dBm

IEEE 802.11b: 18dBm

工作模式/ Work mode

Soft AP/ Station

参数/Parameter

条件/Condition

最小/Minimum

典型/Typical

最大/Maximum

单位/Unit

工作频率/

Working frequency


2402


2480

MHz

空中速率/

Data Rate



1


Mbps

发射功率/Wireless transmit power


-20

5

20

dBm

灵敏度/ Sensitivity




-97

dBm

最大射频信号输入/Maximum RF signal input


-10



dBm

WG235是一款小尺寸20.3*15.8*2.7mm),低功耗,支持2.4GHz单频802.11b / g / n ,蓝牙双模5.1的低成本串口WiFi+串口蓝牙组合模块,支持UART-WiFi -以太网数据传输支持串口AT指令控制,且支持AP 和STA 双角色连接,并同时支持经典蓝牙和低功耗蓝牙连接

低成本串口WiFi+蓝牙5.1组合模块WG235模块性能优势:

1、支持对接云平台:WG235模块运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM,可以使得芯片支持云连接

2、符合 IEEE 802.11b/g/n WLANs802.11 n(2.4 GHz),高达150 Mbps集成经典蓝牙和低功耗BLE系统蓝牙和Wi-Fi 共享天线和收发电路。

3、接口丰富,应用多样:WG235 拥有丰富的外设,如PWM、I2C、UART、SPI、SDIO 以及IrDA

4、使用便捷:可以直接通过UART下载和烧录程序

5、经典网络协议:IPv4,TCP / UDP / HTTP / FTP,加速产品智能化设计,加快产品上市速度并降低开发成本;

6、传输距离更远:WG235 可以提供当前收发器的收发状态指示,从而支持外部的PA和LNA扩展

7、安全可靠:WG235 内嵌eFUSE 并支持FLASH 内的OTP 读写,可以用于提供唯一序列号、代码加密并保护调试接口安全。内部集成了真随机数发生器和安全模块,保证通信的安全和快速的身份验证和网络连接。Wi-Fi保护访问(WPA)/ WPA2/ WPA2企业版/无线网络连接受保护的设置(WPS)

8、低功耗,待机更长:WG235支持低功耗睡眠模式,MCU 可以进入睡眠状态,达到微安级的睡眠电流。WG235支持的深度睡眠模式,可以在几个微安的电流下,运行32 位时钟,并可以被此时钟唤醒或者被任何GPIO唤醒。

上文提到的这款低成本串口透传WiFi+串口蓝牙组合模块WG235现已小批出货,欢迎有物联网串口WiFi+蓝牙组合模块需求的厂商们咨询,咨询电话:0755-83408210
